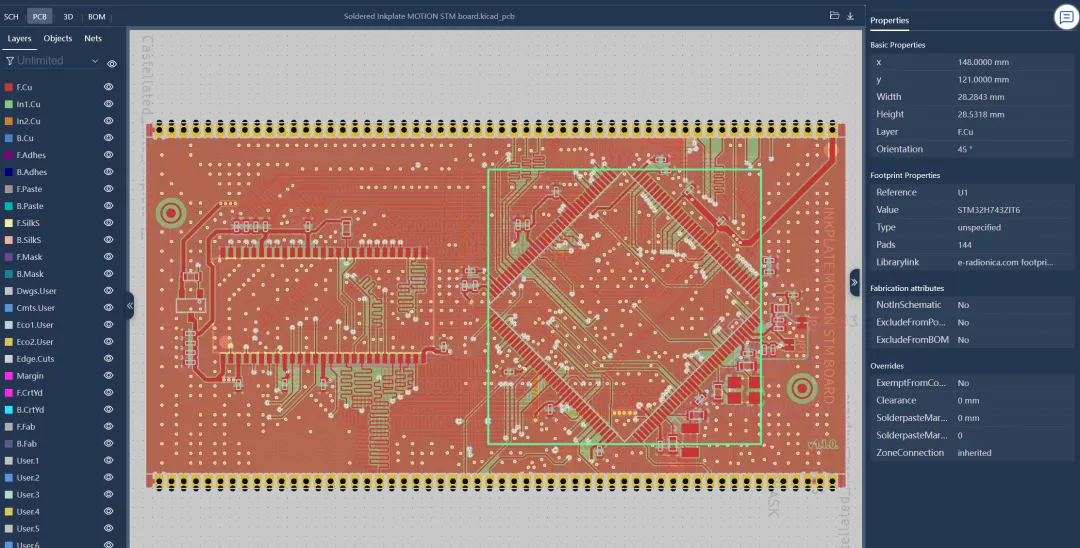

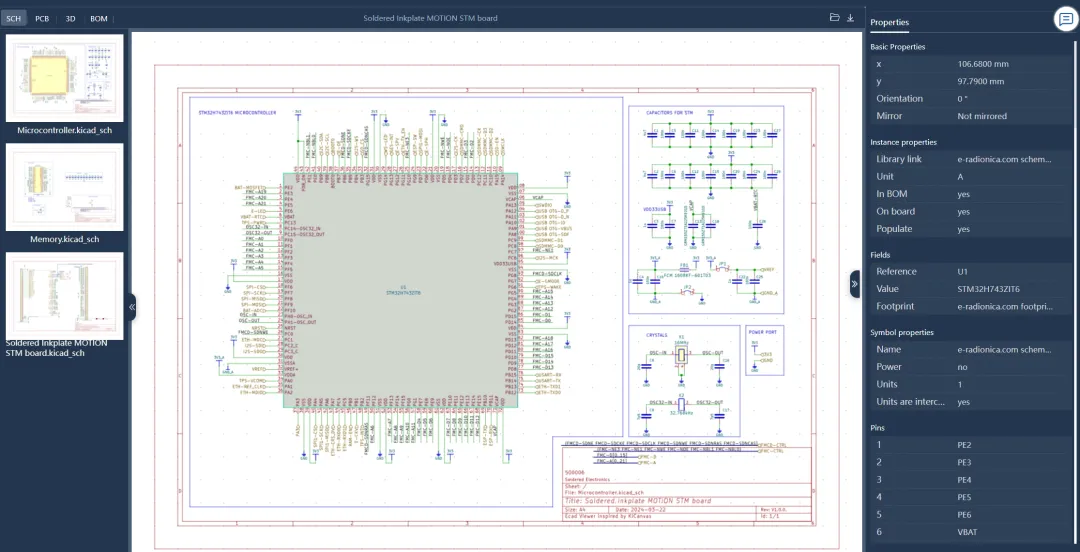

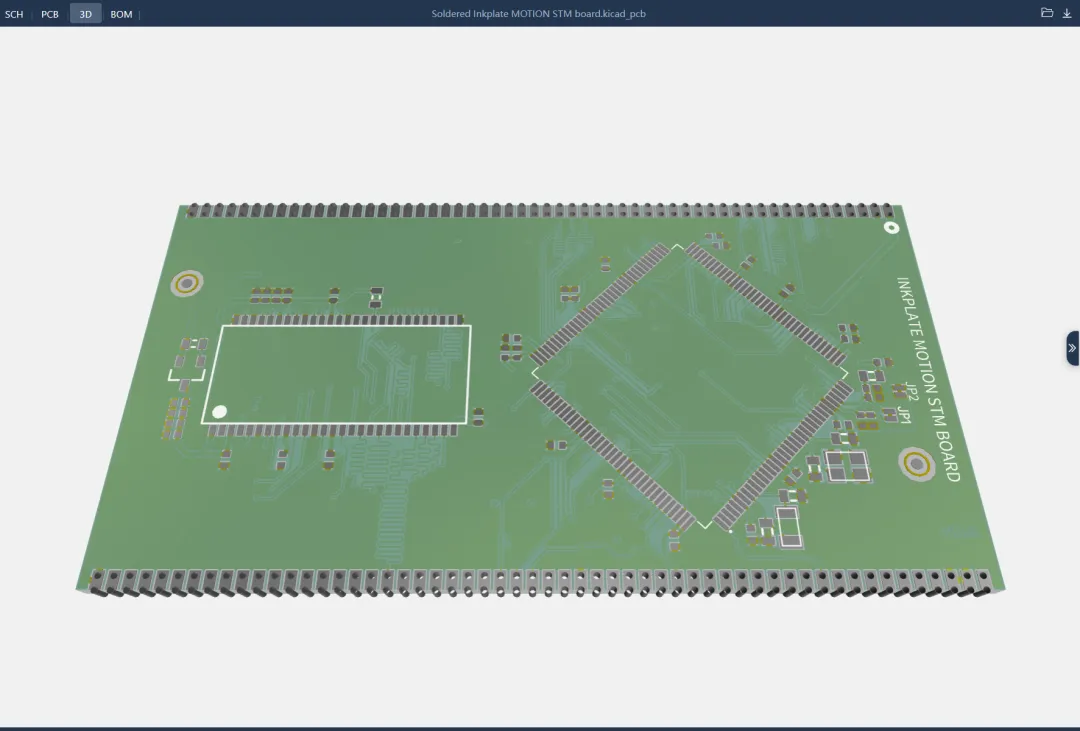

即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：
概览

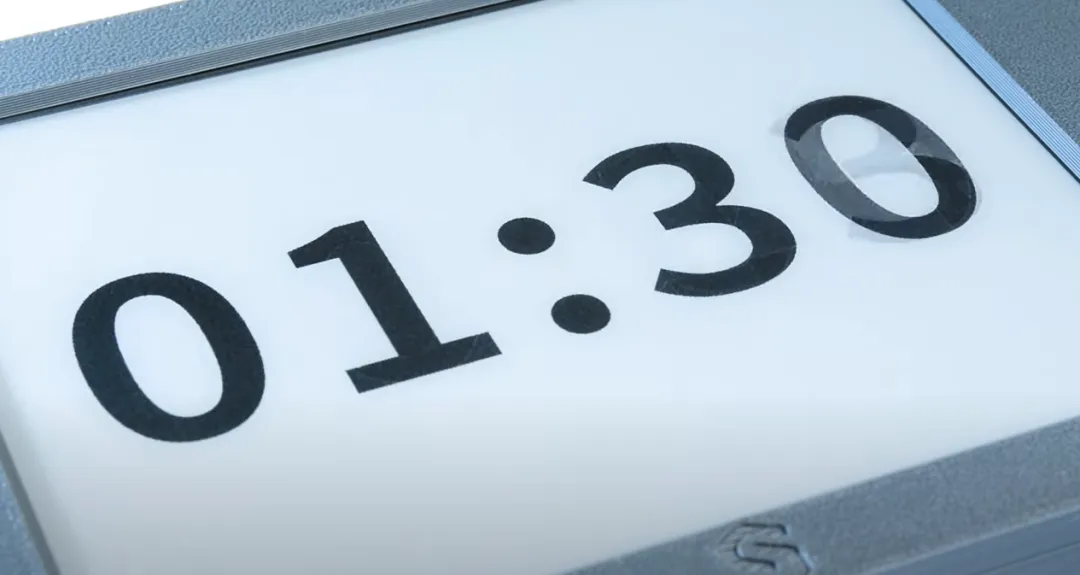

Inkplate 6 MOTION 是一款多功能、可高度定制的工具，专为创客、设计师、思想者以及其他希望充分利用电子纸显示技术的人群打造。其适应性、类纸质感的美学设计、日光下的可读性以及极低功耗特性，使其成为广泛应用的理想选择——无论您是创意专业人士、产品设计师、工程师、学生、作家、智能家居爱好者，还是任何从事创造性或技术性探索的人。:07
Inkplate 6 MOTION 是 Inkplate 系列的高级版本，配备 6 英寸电子纸显示屏，其延迟显著降低。凭借11帧/秒的刷新率，该显示屏在呈现动态内容（如动画、视频、键盘输入、图形化界面元素及滚动文字）时，能大幅减少视觉迟滞。结合高性能的32位 STM32H743 微控制器及增强的连接选项，该设备成为高性能电子纸项目的理想选择。
Inkplate 6 MOTION 配备旋转编码器（用于快速菜单导航和选择）和重力加速度计和陀螺仪（用于跟踪设备方向）。
功能特性
屏幕尺寸 | 6.0英寸 |
屏幕分辨率 | 1024 x 758像素 |
屏幕有效显示区域 | 90.6 x 122.4毫米（3.56 x 4.82英寸） |
像素密度 | 212 PPI |
显示模式 | 黑白或4位灰度 |
色彩支持 | 黑色、白色及14级灰度 |
局部刷新 | 支持黑白和4位灰度模式 |
主板尺寸 | 144 x 108毫米（5.67 x 4.25英寸） |
主控芯片 | STM32H743ZIT6（32位高性能微控制器） |
闪存容量 | 2 MB |
内存容量 | 1 MB SRAM（集成于STM32主控） |
扩展内存 | 32 MB DRAM（型号W9825G6KH-6） |
协处理器 | ESP32-C3（Wi-Fi/蓝牙双模芯片） |
连接性 | Wi-Fi、蓝牙 |
局部刷新时间 | 91毫秒（11帧/秒） |
黑白全刷时间 | 500毫秒 |
4位灰度全刷时间 | 800毫秒 |
低功耗待机电流 | 22微安 |
加速度计 & 陀螺仪 | LSM6DSO32 |
温度传感器 | SHTC3 |
实时时钟 | 集成于STM32主控 |
GPIO扩展器 | PCAL6416A |
电子纸电源管理芯片 | TPS651851RSL（新一代PMIC） |
用户按键 | 3个机械按键 |
LED灯效 | 2个WS2812B可编程RGB LED |
前置传感器 | APDS-9960（支持接近检测、手势识别及色彩感应） |

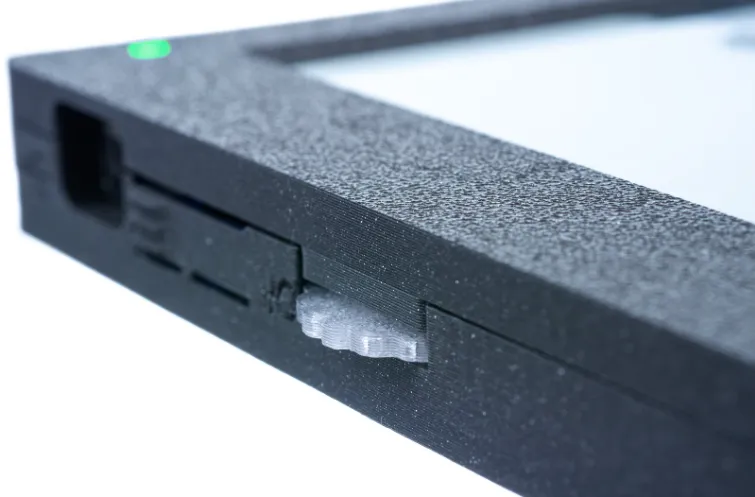

旋钮编码器 | LED背光侧置滚轮 |
供电输入 | 5V（USB Type-C）或3.7V（锂离子电池） |
锂电池充电管理 | MCP73831（带LED充电状态指示） |
USB-UART芯片 | CH340C |
天线设计 | PCB走线天线（支持Wi-Fi/蓝牙） |
GPIO引脚 | 30+引脚（支持以太网、USB OTG、I²S、SDMMC、I²C、SPI、UART等协议） |
连接生态系统 | easyC（即插即用模块化扩展） |
外壳尺寸 | 161 x 116 x 15毫米（6.338 x 4.566 x 0.590英寸） |
硬件设计
Inkplate 6 MOTION 搭载了丰富的硬件配置以支持多样化项目开发，无论是显示照片、数据采集与可视化、文本读写，还是其他需结合电子纸技术独特优势的应用场景均可胜任。其核心特性包括：
双处理器架构：采用双核 STM32H743ZIT6 微控制器作为主控芯片，并辅以 ESP32 协处理器专用于 Wi-Fi 和蓝牙 4.0（TME）连接功能。配备 2 MB 闪存、STM32 内置的 1 MB SRAM 以及 32 MB 外部 DRAM（型号 W9825G6KH-6），为嵌入式应用提供了充足的存储空间与数据处理性能。
仓库 & 下载
可以在Github中获取开源仓库：
https://github.com/SolderedElectronics/Soldered-Inkplate-6-MOTION-hardware-design
https://github.com/SolderedElectronics/Soldered-Inkplate-MOTION-STM-board-hardware-design
